YJK钢结构节点设计内力读取工具
上叶侬 4 min read
YJK钢结构节点设计内力读取工具
公众号：非解构 · 作者：上叶侬
节点设计是钢结构内力设计中至关重要的一个环节。以往在设计节点时，需要核对每一个钢结构构件的内力。绘制节点详图时，结构工程师的画风就是一遍又一遍地查看计算模型的结果文件。一层两层的小房子倒也罢了，当面对量大面广的高层超高层时，不仅效率低下，还极易出现错漏空缺。
为了告别繁重机械的体力劳动，提高节点设计时工程师的工作效率，我们利用Excel的VBA二次开发功能，编制了批量读取YJK钢结构设计内力结果的小插件。

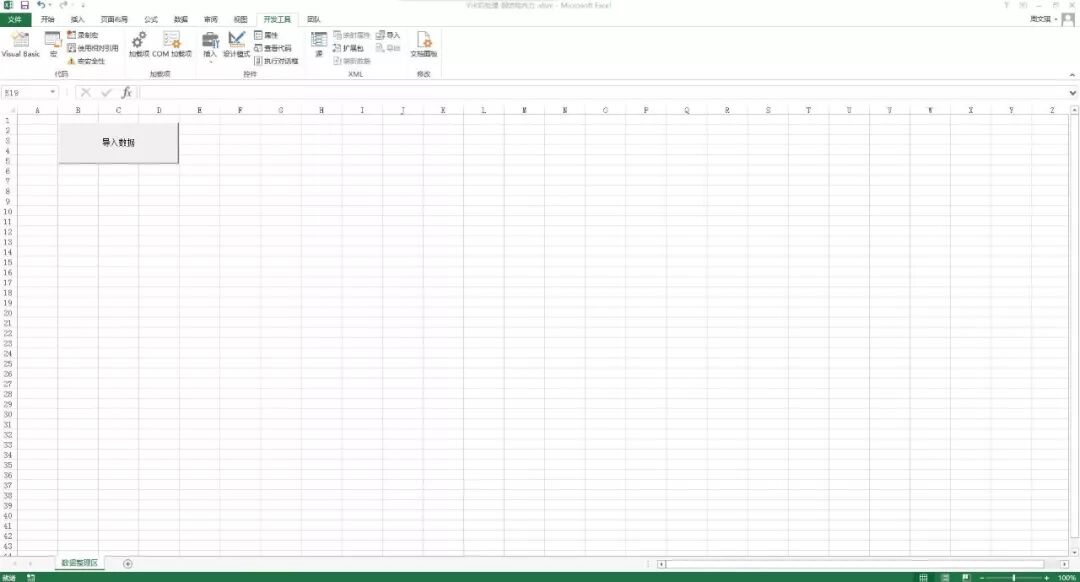

插件界面很简单：

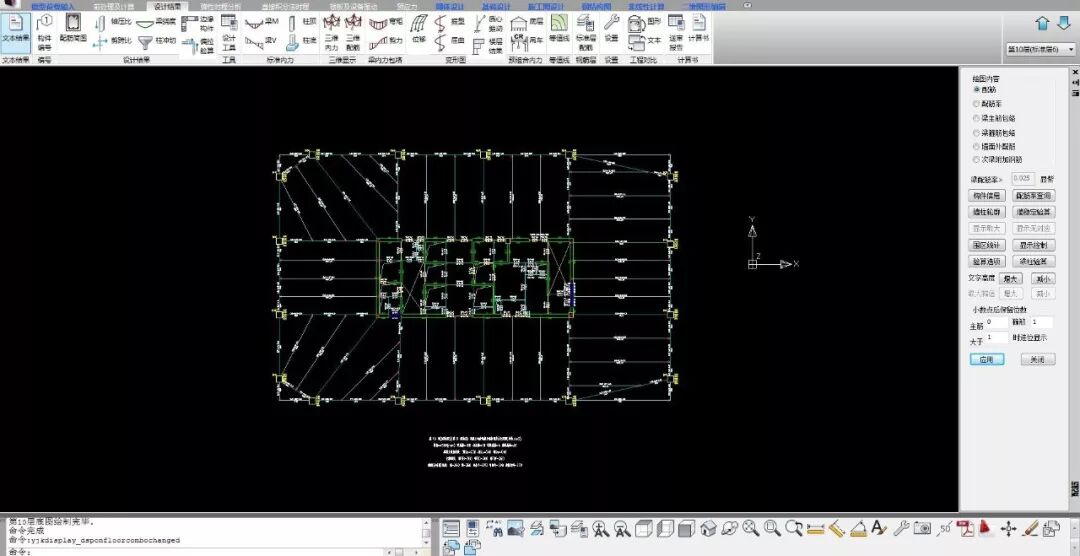

插件流程如下： 1、 点击导入数据 2、 选中yjk模型所在的文件夹

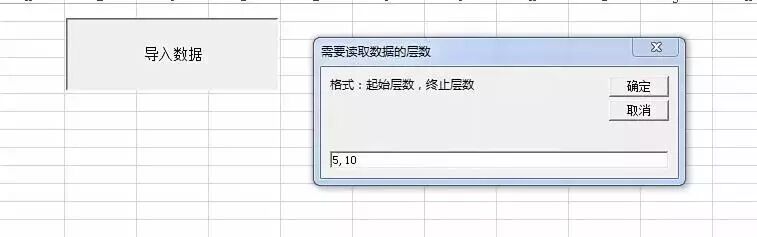

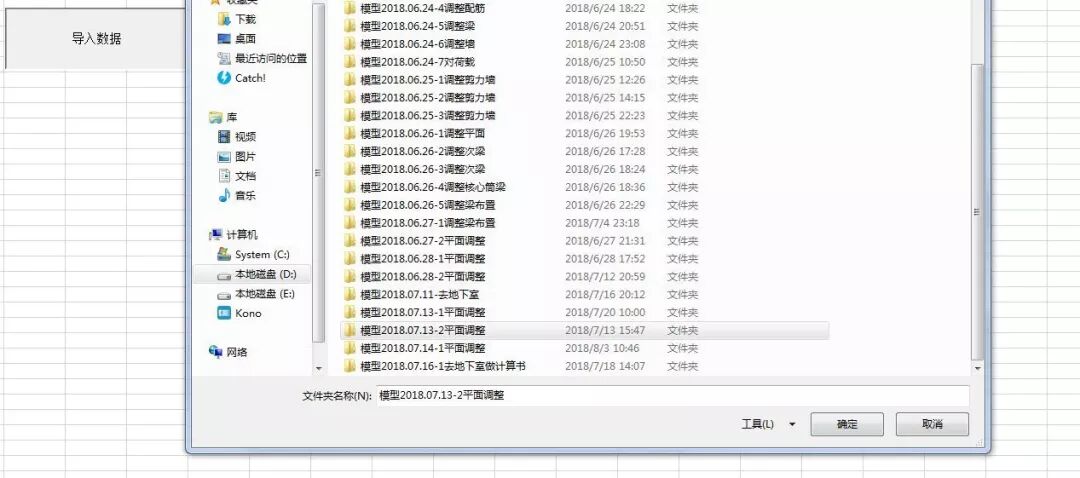

3、 输入需要读取的楼层数，如“5,10”代表读取了5-10层的设计结果
4、 生成结果

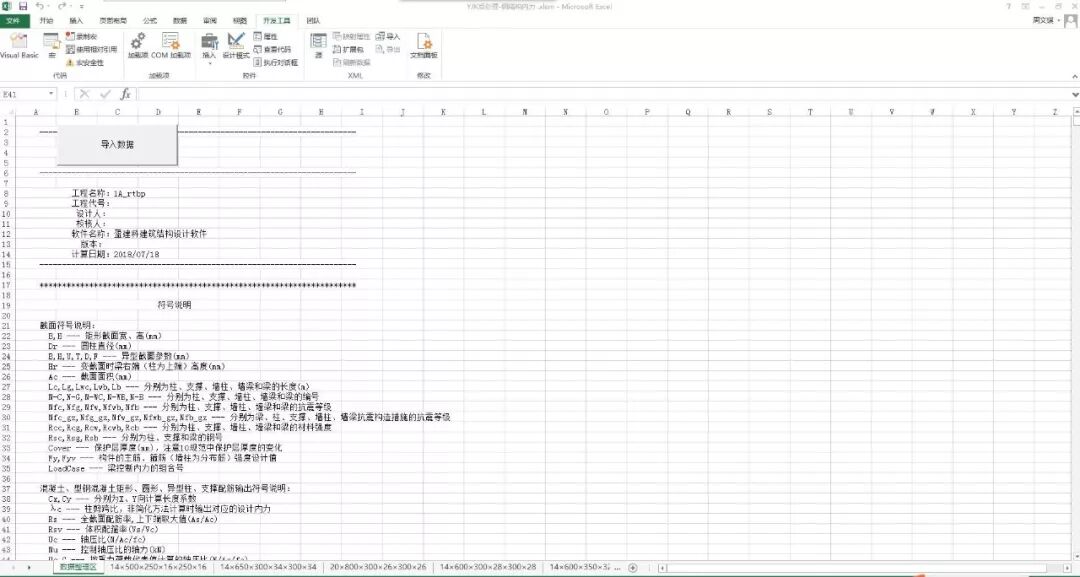

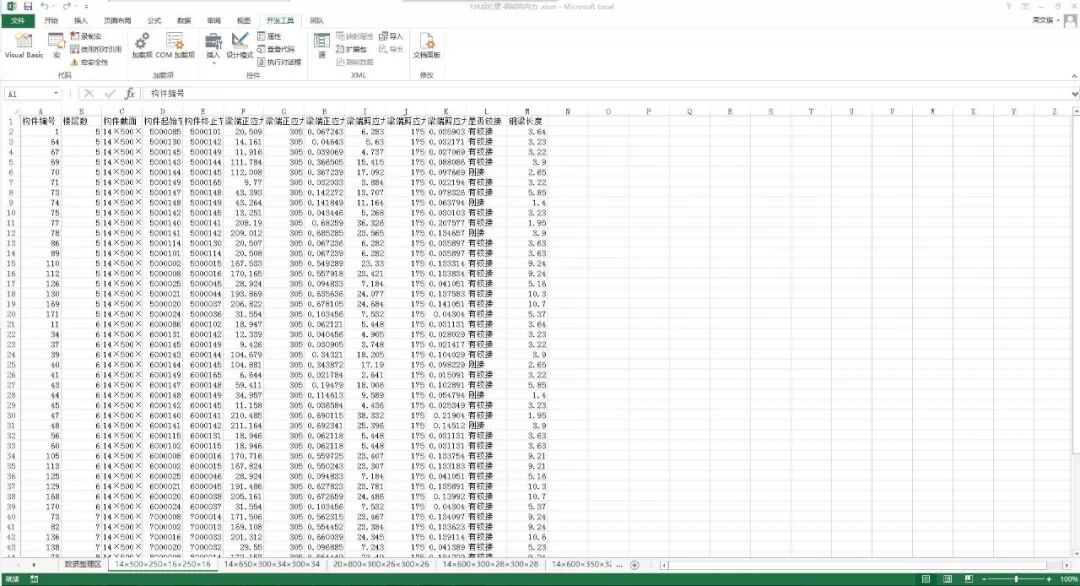

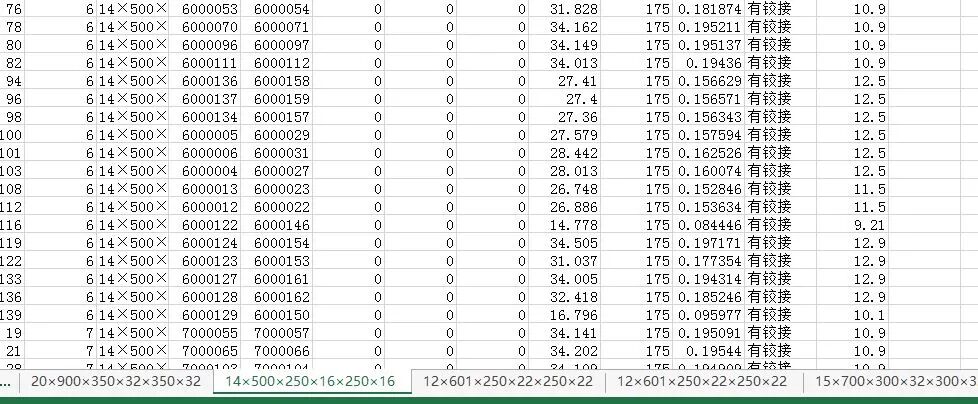

结果文件中，数据整理区工作表为所读取的所有wpj文件。其余工作表以每种梁截面的几何尺寸作为工作表的名称，在工作表中有每个构件的构件编号，楼层数，节点号，正应力及剪应力的应力比等数据。 ps：本插件适用于yjk1.8.3及1.9.0版本，其他版本尚未测试。梁截面读取只适用于工字钢。
需要下载请在公众号中回复“钢结构”
